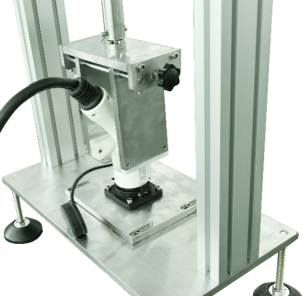

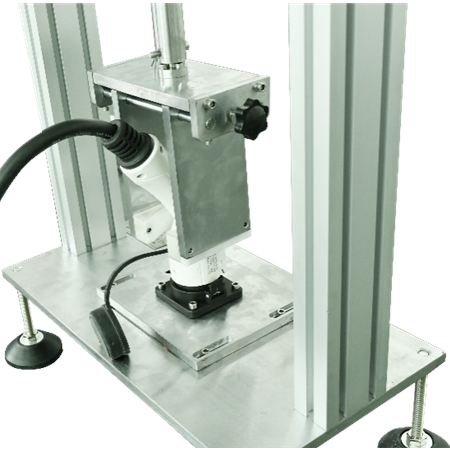

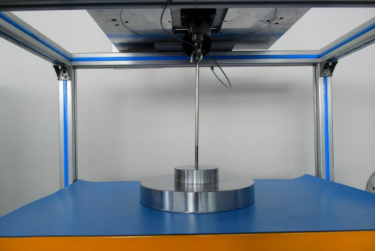

充電槍插拔力試驗機
所屬類別：充電樁測試儀器
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準：
GB/T20234.1-2023《電動汽車傳導充電用連接裝置 第1部分：通用要求》
插拔力試驗對應條款6.3.6和條款7.17
機械鎖止裝置保持力試驗對應條款6.3.4.4和條款7.15.1.1
IEC62196-1：2022《Plug,socket-outlets,vehicle connectors and vehicle inlets–Conductive charging of electric vehicles-Part1: General requirements》
試樣范圍：
充電接口
試驗用途：
充電接口的結構應使充電槍容易插入和拔出，并應防止充電槍在正常使用中脫出插座。
檢驗將充電槍從器具插座拔出所需要的最大力是否在標準規定的范圍內。
測試項目：
1、插拔力試驗
2、機械鎖止裝置保持力試驗
測試原理：
一、測試插座最大拔出力
將標準規定的最大拔出力（主砝碼、附加砝碼、掛鉤（夾緊裝置）、試驗插頭合起來的總的力）施加在試驗插頭上，插頭應從插座脫出。
二、測試充電槍插入插座的力
首先將充電槍垂直向下放置，并按照標準要求在充電槍上放置主重物。然后，使用0.8kg的重物從5cm高的位置自由跌落，以沖擊主重物，充電槍應插入插座到觸頭要求的位置。
設備結構：
1、裝置由安裝頂板A下的夾緊裝置、主砝碼F、附加砝碼G及試驗插頭C組成。
2、本裝置框架兼容GB11918.4圖102，可進行垂直拔出力試驗。
3、采用可調夾具，垂直方向能夾持各類產品
4、用吊環形式取代D夾子，更加方便操作使用
5、主砝碼直接配重，不需托架。
技術參數：
|
使用環境 |
工作溫度5-35℃ 濕度30%-90% |
|
測試工位 |
單工位 |
|
設備結構 |
承重式底座+可升降砝碼托盤 |
|
插座支架 |
滿足國標、美標、歐標交直流充電接口通用夾具 |
|
插頭和重物之間的連接裝置 |
配置通用夾具能夾緊插頭施力位置 |
|
施加插入力砝碼 |
交流充電槍主重物：9.2kg 直流充電槍主重物：13.2kg 附加重物：0.8kg 注：主重物重量含夾具，導桿重量，重物重量通過疊加組合形式實現 |
|
施加拔出力砝碼配置 |
施加拔出力90N、126N規格的砝碼各一個（應包含了插頭和重物之間的連接裝置重量） 施加附加沖擊力10N、14N規格的砝碼各一個 |
|
拔出力試驗后檢查砝碼 |
1kg砝碼一個（應包含了插頭和重物之間的連接裝置重量） |
|
附加重物沖擊高度 |
至少5cm高 |
主要配置：
機架:1個
夾具:1套
升降小車：750*400mm 1套
砝碼: 1套

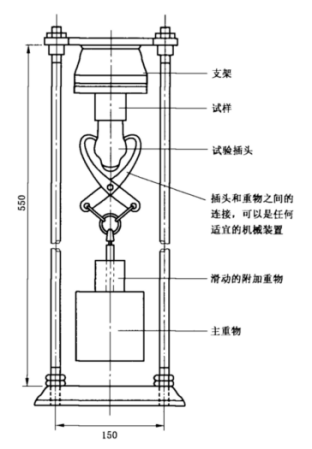

拔出力結構圖：
拔出力參考圖6示意圖，同時應滿足插入力施力要求
