電錘電鉆耐久試驗裝置 YW-1186
所屬類別：電動工具檢測儀器
- 售后QQ：
- 售后QQ：
咨詢熱線：13642619439
詳細內容
符合標準：
1、GB3883.6-2007《手持式電動工具的安全 第2部分:電鉆和沖擊電鉆的專用要求》第17條款及圖101
2、GB3881.7-2012《手持式電動工具的安全 第二部分:錘類工具的專用要求》第17條款
3、IEC60745-2-1
4、IEC60745-2-6
用途：
用于2.5KW以下手持式電動工具耐久性項目的試驗
試樣范圍：
電鉆和沖擊電鉆及電錘
功能：
電錘空載壽命耐久試驗臺依據IEC60745-2-6圖103的標準要求，裝載電錘或電鉆，使其間歇運行，測試電錘或電鉆在正常使用中是否可能出現不符合該標準要求的電氣和機械危險。
設備結構：

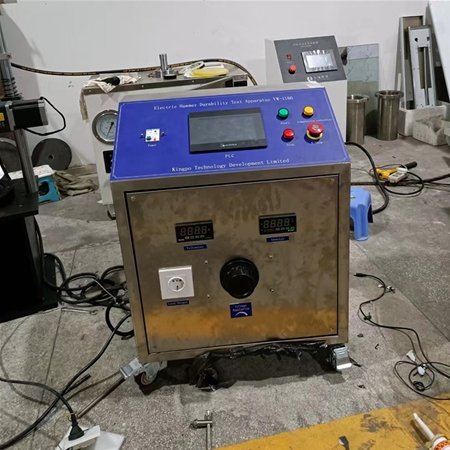

1、電氣控制柜
2、三菱PLC控制
3、7寸觸摸屏
4、控制面板
5、負載（電壓0-250V可調節，帶有顯示電壓電流）
二、機械裝置（見圖103及圖示）
1、360公斤鋼底座
2、沖擊頭
3、鋼墊板
4、夾具
測試項目:
1、空載運行試驗：
2、所有電錘，包括錘鉆，按照圖103所示垂直安裝在試驗器上。在錘鉆脫離電錘機構的情況下，先以1.1倍額定電壓空載運行12小時，然后以0.9倍額定電壓空載運行12小時。每個運行周期由100秒運行期和20秒停歇期組成。
3、試驗過程中，在每個電壓下，電錘分別以水平、垂直向上、垂直向下三個方向放置，每個方向運行時間約為4小時。
三、負載運行試驗：
1、所有電錘，包括錘鉆，按照圖103所示垂直安裝在試驗器上，以額定電壓或額定電壓范圍的平均值運行，每次運行6小時，總共進行4次，每次間隔至少為30分鐘。在這些試驗中，電錘進行間歇運行，每個運行周期由30秒運行期和90秒停歇期組成。
2、試驗過程中，通過彈性體對電錘施加保證沖擊機構穩定運行的軸向力。可以使用不裝在工具內的開關來接通或斷開工具。
3、在試驗期間，允許更換電刷，并像在正常使用中那樣對工具加潤滑油和潤滑脂。
如果沖擊機構在試驗中發生機械故障，但不導致可觸及部分帶電，則允許更換一個新的沖擊機構。
技術參數：
|
電源 |
220V/60HZ |
|
氣源 |
5~8 bar |
|
電氣控制 |
三菱PLC操作、7寸觸摸屏操作 |
|
負載電壓 |
0-250V可調節，電流可顯示 |
|
空載旋轉角度 |
0°，90°，180°，可手動正反轉 |
|
空載旋轉速度 |
0-360°/s可預置 |
|
接通時間 |
0-999.9秒,可預置 |
|
斷電時間 |
0-999.9秒,可預置 |
|
試驗時間 |
0-9999周,可預置 |
|
總試驗時間 |
0-9999周,可預置 |
|
間隔時間 |
0-9999分鐘,可預置 |
|
負載壓力 |
100,125,150,175,200,250，300,350,400N可預置 |
|
沖擊頭 |
0.7,1.4,2.3,3.4kg(含連接柄質量)，按表101搭配使用 |
|
鋼球 |
Φ38mm |
|
鋼墊板 |
100,140,180,220mm，按表101搭配使用 |
|
橡膠盤 |
一套4個，與鋼墊板及鋼底座匹配 |
|
鋼底座 |
自重90kg，配置9個30kg砝碼 |
|
設備尺寸 |
電柜60*40*75cm 機架40*40*200cm |
|
設備重量 |
電柜：重約100kg 機架：重約390kg |
